模流分析在模具设计中的应用：从填充到翘曲的全流程优化

更新日期：2026-10-31 09:00:00

一、模流分析的定义与基本原理

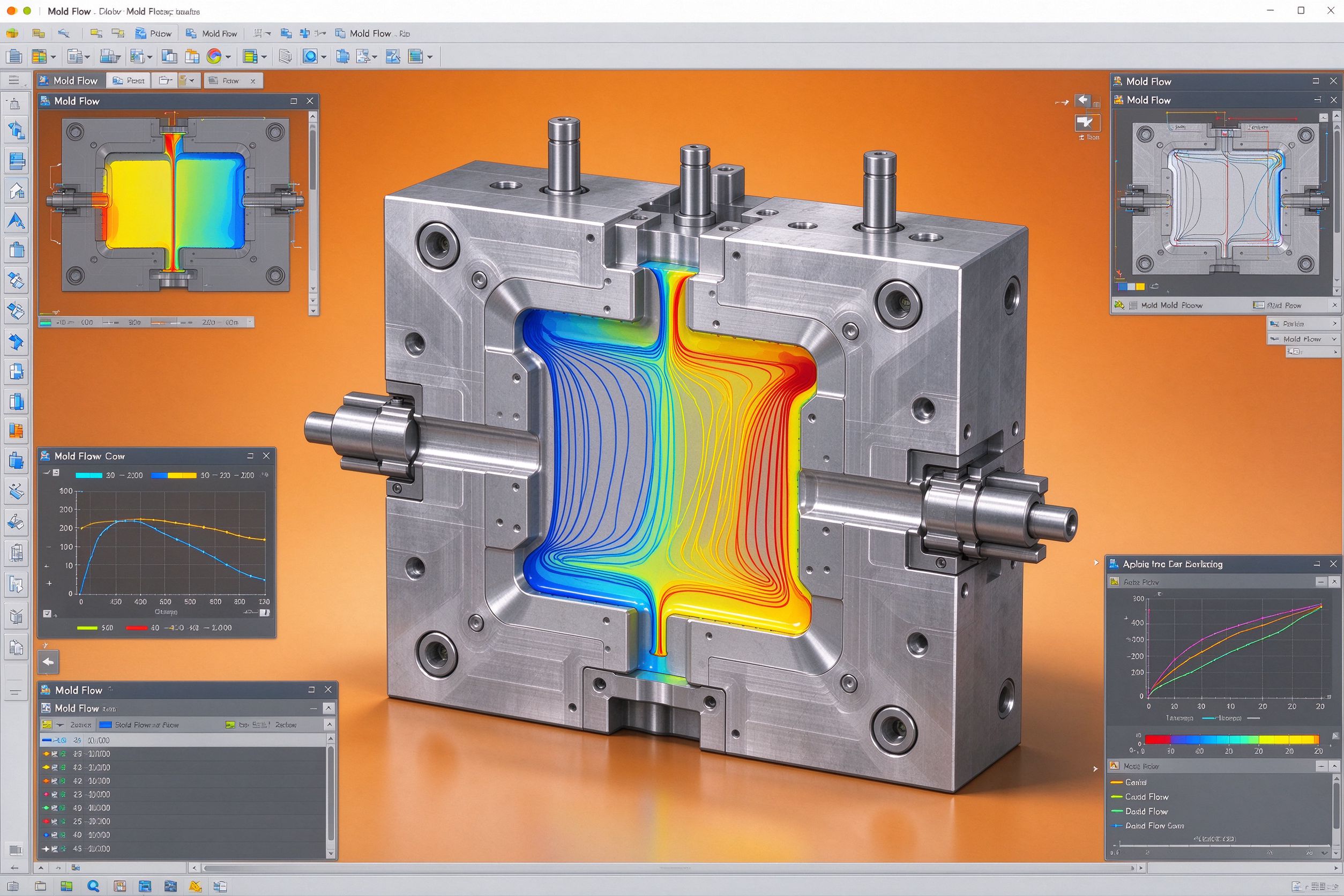

模流分析（Mold Flow Analysis）是利用计算机辅助工程（CAE）技术，对注塑成型过程进行数值模拟的专业工具。它通过将塑料熔体在模具型腔中的流动、填充、保压、冷却等物理过程转化为数学模型，在计算机上预测注塑成型的全过程，从而在模具制造前发现并优化潜在问题。

模流分析的核心原理基于流体力学、热力学和聚合物流变学。软件将模具和产品划分为数万个网格单元，根据材料的粘度、密度、导热系数等参数，模拟熔体在型腔内的流动前沿位置、温度场、压力场、剪切速率等物理量的分布，最终输出可视化的分析结果。

二、模流分析的主要功能模块

1. 填充分析（Fill）：模拟熔体从浇口进入型腔到完全充满的过程，预测填充时间、流动前沿温度、压力分布、熔接痕位置、气穴位置等。这是最基础也是最常用的分析模块。

2. 保压分析（Pack）：填充完成后，模拟保压阶段的压力传递和体积收缩，预测制品的密度分布、缩痕、体积收缩率等。

3. 冷却分析（Cool）：模拟模具水路的冷却效果，预测型腔表面温度分布、冷却时间、热不平衡引起的翘曲趋势。优化水路布局是提高生产效率和减少变形的关键。

4. 翘曲分析（Warp）：综合填充、保压、冷却的结果，预测制品脱模后的翘曲变形量和变形方向，帮助设计人员判断变形原因并进行补偿。

5. 流动平衡分析：针对多型腔模具，优化各型腔的填充平衡，确保每个型腔同时充满，避免缺胶或飞边。

三、模流分析在模具设计中的应用流程

第一步：产品3D模型导入与网格划分。将产品三维模型导入模流分析软件，根据分析目的选择合适的网格类型（中性面网格、双层面网格或实体网格），并进行网格质量检查和修复。

第二步：材料选择与工艺参数设定。从材料数据库中选择实际使用的塑料牌号，设定料筒温度、模具温度、注射时间、保压压力等工艺参数。

第三步：浇口与流道系统设计。根据产品结构和外观要求，初步设定浇口位置、浇口类型、流道尺寸，进行初步填充分析。

第四步：方案优化与迭代。根据分析结果调整浇口位置、流道尺寸、冷却水路布局，反复迭代直到各项指标达到设计要求。

第五步：输出分析报告。整理填充时间、压力分布、熔接痕位置、翘曲变形量等关键数据，形成正式的模流分析报告，作为模具设计的依据。

四、模流分析能解决的典型问题

问题一：熔接痕位置不佳。熔接痕是两股熔体汇合处形成的线状痕迹，不仅影响外观，还会降低强度。通过模流分析可以提前预测熔接痕位置，调整浇口数量或位置，将熔接痕移到非外观面或不影响强度的位置。

问题二：排气不良导致烧焦。当型腔深处的空气无法排出时，熔体压缩空气产生高温烧焦。模流分析的气穴预测功能可以识别潜在困气位置，指导设计排气槽。

问题三：翘曲变形过大。对于平板类、箱体类制品，成型后容易出现翘曲。通过翘曲分析可以判断变形是由于冷却不均、收缩不均还是取向差异引起的，从而针对性优化水路或浇口设计。

河南永丰模具在承接精密注塑模具项目时，通常会在模具设计阶段进行完整的模流分析，重点关注熔接痕位置和翘曲变形量，提前在模具结构上做出预判和补偿，避免试模后反复修改造成的成本浪费。

对于汽车内饰件、电子外壳等外观要求高的产品，河南永丰模具有限公司会将模流分析作为标准流程，结合多年的模具设计经验，对分析结果进行工程化判断和修正，确保一次试模成功率达到行业领先水平。

五、模流分析使用注意事项

1. 网格质量是分析结果准确的前提，必须确保网格纵横比、匹配率等指标符合要求。

2. 材料参数必须使用实际生产用料的数据库数据，不能随意选用近似材料。

3. 模流分析是辅助工具，不能完全替代经验。分析结果需要结合实际注塑经验进行判断和修正。

4. 对于复杂制品，建议采用多方案对比分析，选择最优的浇口和流道设计方案。

5. 模流分析应在设计早期介入，越早优化，修改成本越低。

六、模流分析的应用价值

通过在模具制造前进行模流分析，可以显著减少试模次数、缩短开发周期、降低模具修改成本。据行业统计，经过模流分析优化的模具，平均试模次数可以从3-5次减少到1-2次，模具开发周期缩短20%-30%。同时，模流分析还能帮助优化注塑工艺参数，提高生产效率和产品质量稳定性。
